Panduan Teknis Pengukuran Fisik Kabel Rem Sepeda Listrik

Dikirimkan
Diperbarui
Olehadmin

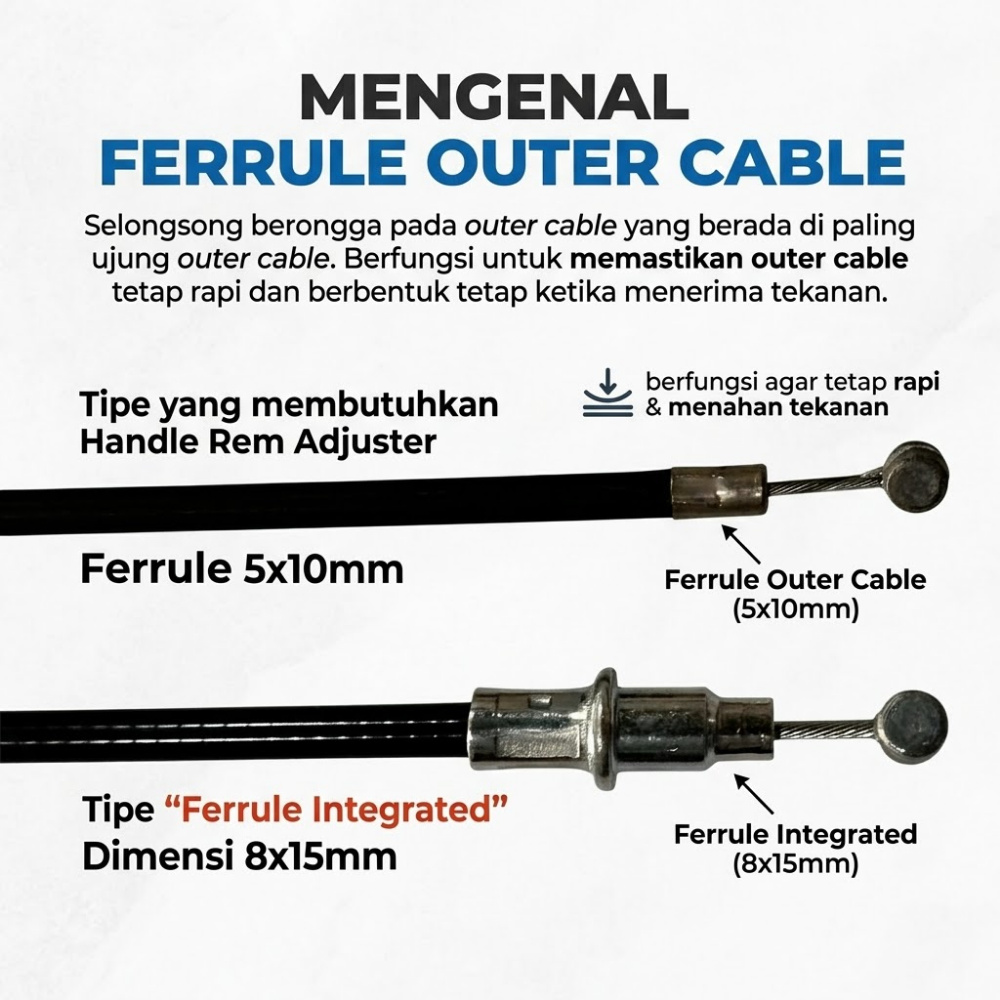

Kabel Rem Model Lama vs Model baru

Bagi para teknisi, modifikator, dan kontributor di ekosistem kendaraan listrik (EV/Moped), pemahaman visual terhadap anatomi komponen adalah kunci utama efisiensi mekanis. Kesalahan dalam mengidentifikasi tipe kabel rem dapat menyebabkan kendala fatal seperti kabel ambles, tidak muat, atau sistem tuas pengereman yang tidak responsif.

Artikel ini memuat panduan komprehensif mengenai metode pengukuran fisik kabel rem sepeda listrik berdasarkan evolusi desain ferrule terbaru, mulai dari komponen kepala (head), ekor (tail), hingga penulisan KODE BRAKE CABLE yang terstandar.

1. Evolusi Konstruksi Selongsong Kabel

Sistem pengereman mekanis pada sepeda listrik mengalami transformasi besar demi mengejar faktor keamanan (safety factor) akibat bobot kendaraan yang bertambah.

Pada model lama, konstruksi kabel rem luar (outer housing) mengadopsi standar sepeda konvensional yang cenderung tipis dan fleksibel dengan ferrule kecil. Sebaliknya, model baru (khususnya moped listrik modern tipe matic) menggunakan selongsong luar yang jauh lebih tebal dengan ferrule besar. Hal ini bertujuan untuk meredam tekanan balik berlebih saat pengereman keras, yang secara otomatis mengubah desain dudukan pada tuas rem (handle).

2. Klasifikasi Head (Ujung Atas / Handle Rem)

Poin pertama dalam pengukuran fisik adalah mengukur diameter dan panjang ferrule pada ujung atas kabel yang masuk ke handle rem.

  • Tipe Adjuster (Model Lama):
    • Mekanisme: Kabel rem masuk ke baut setelan berongga (adjuster bolt) pada tuas rem untuk menahan kabel sekaligus pengencang kabel manual.
    • Dimensi Ferrule Luar: Memiliki ukuran 5x10mm (Slim).
    • Kode Standardisasi: ADJ510
  • Tipe Integrated (Model Baru):
    • Mekanisme: Didampingi desain tanpa baut adjuster (integrated cable stop). Ujung ferrule langsung duduk presisi di dalam slot handle bawaan pabrik untuk mengunci posisi dari getaran motor penggerak.
    • Dimensi Ferrule Luar: Memiliki ukuran 8x15mm (Bongsor).
    • Kode Standardisasi: INT815
    • Catatan Teknis: Jika kabel tipe 5x10mm dipasang pada handle modern ini, ujung kabel akan lolos/ambles ke dalam rongga saat tuas ditekan.

3. Klasifikasi Tail (Ujung Bawah / Rem Tromol)

Poin kedua adalah mengidentifikasi mekanisme penguncian pada ujung akhir kabel bawah yang terhubung ke paha rem roda.

  • Tipe Plain (Polosan):
    • Kawat baja dibiarkan polos tanpa komponen tambahan di ujungnya. Penguncian dilakukan dengan memasukkan kawat ke baut jangkar berlubang (pinch bolt), lalu dijepit kencang. Karakteristik ini diadopsi dari sistem sepeda biasa.
    • Kode Standardisasi: PLN
  • Tipe Thread (Berulir):
    • Ujung kawat baja terintegrasi permanen dengan besi batangan berulir panjang. Pemasangannya ditusuk langsung ke besi silinder paha rem (barrel pin) dan disetel memakai mur cekung (knurled nut).
    • Variasi Diameter Drat (Penting): Batang ulir ini memiliki dua ukuran berbeda yang tidak dapat saling menggantikan:
      1. Dimensi 5mm (TRD5 / Drat M5): Standar bawaan e-bike kota atau moped listrik berukuran ringkas.
      2. Dimensi 6mm (TRD6 / Drat M6): Standar motor matic atau motor listrik (molis) berdimensi besar dengan lubang paha rem yang lebar.

4. Metode Pengukuran Panjang Total Kabel

Rentang panjang kabel dalam untuk e-bike berkisar antara 100 cm hingga 220 cm. Saat melakukan pengukuran fisik, pastikan Anda:

  1. Mengukur dari ujung kepada hingga ujung isi kabel nya (tidak hanya mengukur selongsong luar nya).
  2. Menggunakan meteran kain/fleksibel.
  3. Mengikuti seluruh lekukan jalur kabel rem lama (bukan ditarik garis lurus mendatar).
  4. Memberikan toleransi ruang gerak kabel agar stang tidak menegang saat dibelokkan penuh ke kiri maupun ke kanan.

5. Penerapan Format KODE BRAKE CABLE

Untuk mempermudah penulisan teknis dalam artikel, dokumentasi perakitan, maupun panduan servis, gunakan format satu baris ringkas berikut:

[Kode Head][Dimensi Kepala]/[Kode Tail & Ukuran]/[Panjang Total Isi Kabel (dalam cm)]

Berikut adalah 3 contoh penulisan berdasarkan variasi ukuran yang paling populer di lapangan:

  1. KODE BRAKE CABLE: INT815/TRD5/125
    • Spesifikasi: Kabel rem depan tipe modern dengan kepala Integrated 8x15mm, ekor berulir diameter 5mm (M5), dan panjang total 125 cm.
  2. KODE BRAKE CABLE: INT815/TRD5/185
    • Spesifikasi: Kabel rem belakang tipe modern dengan kepala Integrated 8x15mm, ekor berulir diameter 5mm (M5), dan panjang total 185 cm.
  3. KODE BRAKE CABLE: ADJ510/PLN/185
    • Spesifikasi: Kabel rem belakang tipe lama dengan kepala baut Adjuster 5x10mm, ekor Polosan (Plain), dan panjang total 185 cm.

Standardisasi kode ini memudahkan para kontributor dalam menyampaikan ulasan modifikasi maupun tutorial restorasi sistem EV secara akurat di platform ev.jagosepeda.
