Data Lapangan Exotic Groza X6

Dikirimkan
Diperbarui
Olehadmin

Spesifikasi Roda Exotic Groza X6

Spesifikasi Velg Depan Exotic Groza X6

  • Kode Velg:
  • Ukuran Diameter Velg Depan: 10 Inci (R10)
  • Lebar Tapak Velg (Rim Width) Depan: 40 mm
  • Lebar Dalam Drum Brake (ID): –
  • Ukuran Bearing: –
  • Diameter As Roda: 10 mm

Spesifikasi Velg Belakang Exotic Groza X6

  • Kode Velg: BLDC10/WD40/ID110/BR6204RS/AX14
  • Ukuran Diameter BLDC: 10 Inci (Menyatu dengan Hub Motor)
  • Lebar Tapak Velg (Rim Width) Belakang: 40 mm
  • Lebar Dalam Drum Brake (ID): 110 mm
  • Ukuran Bearing: 6204RS
  • Diameter As Roda: 14 mm

Spesifikasi Ban Depan Exotic Groza X6

  • Kode Ban: Tubeless 14 x 2.50
  • Tipe Ban Depan: Tubeless (Tanpa ban dalam)
  • Ukuran Ban Depan: 14 x 2.50
  • Merk Bawaan: Exotic

Spesifikasi Ban Belakang Exotic Groza

  • Kode Ban: Tubeless 14 x 2.50
  • Tipe Ban Belakang: Tubeless (Tanpa ban dalam)
  • Ukuran Ban Belakang: 14 x 2.50
  • Merk Bawaan: Exotic

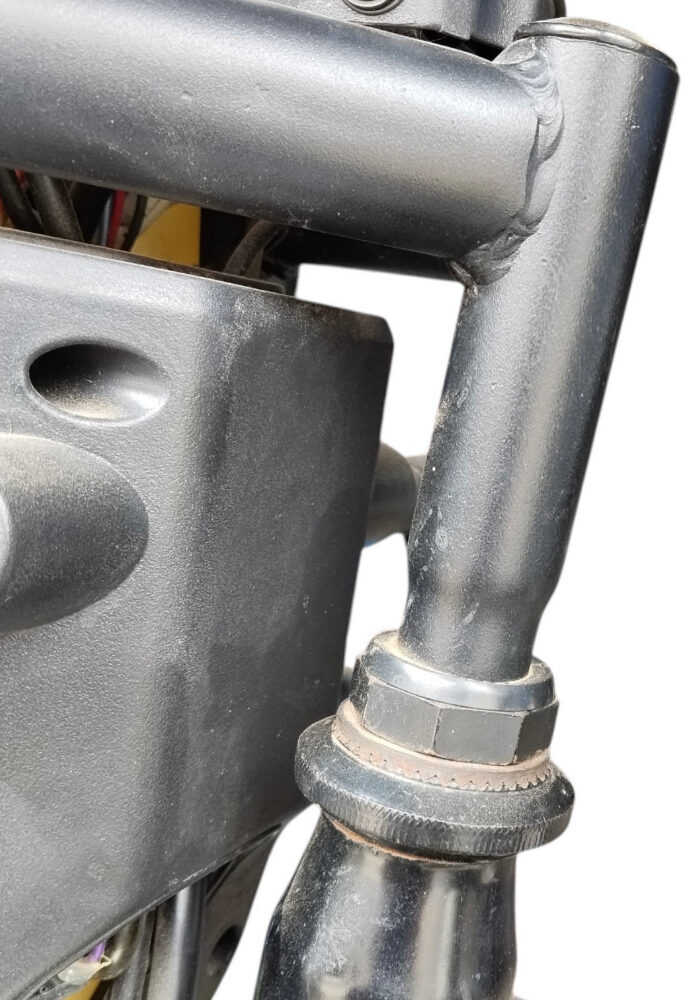

Spesifikasi Sistem Kemudi Exotic Groza X6

Spesifikasi Fork Exotic Groza X6

  • Kode Fork: Suspension/WD14-TL64/ATC34/OD25.4-280/AX10-OLD110
    • Tipe Kaki: Suspension
    • Ukuran Ban (Wheel Diameter): 14 inci
    • Panjang Total (Total Length): 64 cm
    • Panjang As ke Mahkota (Axle to Crown): 340 mm
    • Dimensi Steerer Tube: OD 25.4×280
    • Diameter As (Axle): 10 mm
    • OLD (Over Lock-Nut Distance): 110mm

Spesifikasi Sistem Rem Exotic Groza X6

Spesifikasi Sistem Rem Depan

  • Kode Handle Rem Kanan: ALLOY-MM8-WADJ-???
    • Material Handle Rem: Alloy
    • Lubang Spion (Mirror): 8 mm (Kunci 12)
    • Ketersediaan Adjuster: With Adjuster
    • Tipe Pin: belum dibongkar

Spesifikasi Sistem Rem Belakang

  • Kode Handle Rem Kiri: ALLOY-MM8-WADJ-???
    • Material Handle Rem: Alloy
    • Lubang Spion (Mirror): 8 mm (Kunci 12)
    • Ketersediaan Adjuster: With Adjuster
    • Kepala Soket: belum dibongkar
  • Kode Kabel Rem: ADJ510/TRD5/185
    • Tipe Kepala: Cocok untuk Adjustable Handle Rem
    • Tipe Ekor: Thread 5mm
    • Panjang Total: 185 cm

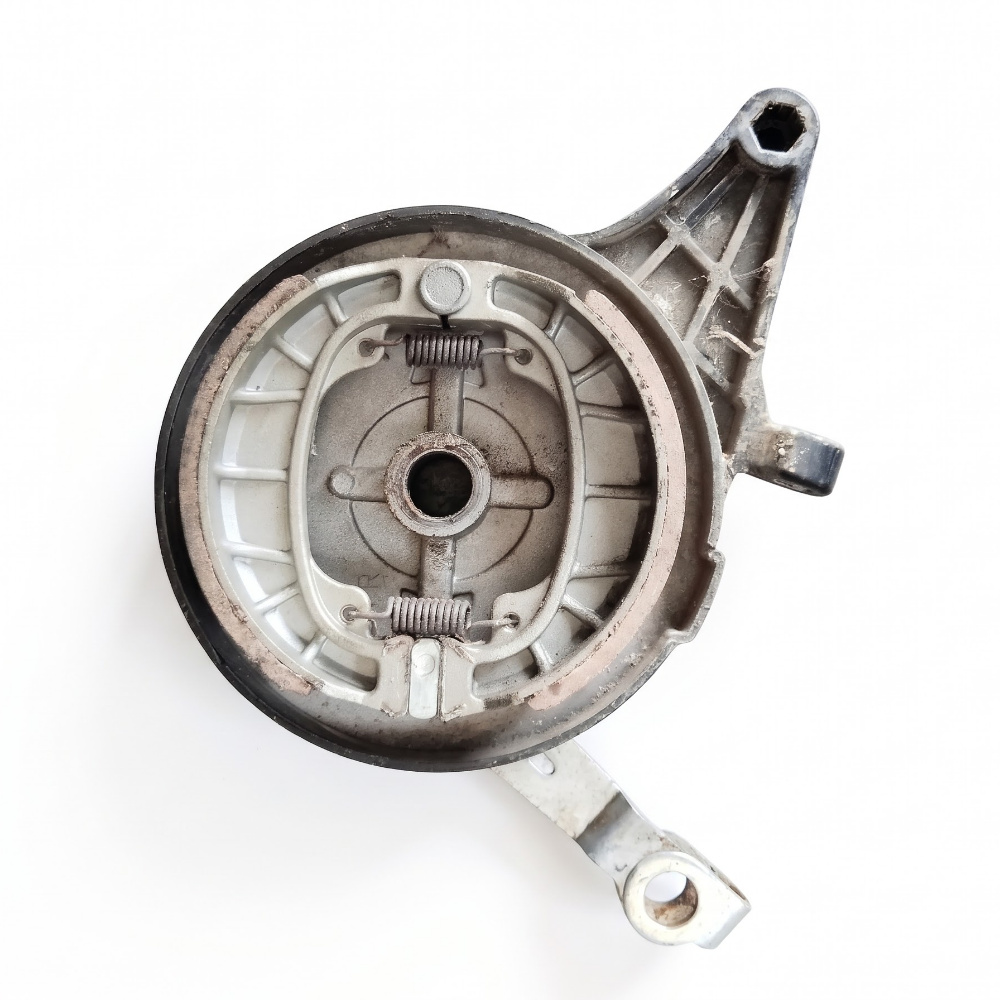

  • Kode Drum Brake: RR-CD125/ID110/AX14
    • Cover Diameter: 125 mm
    • Inner Diameter: 110 mm
    • AX (Diameter As): 14 mm
  • Kode Brake Shoe:DM110/WD25/FF/2S-S — LT5/CW15
    • DM (Diameter Luar): 110 mm
    • WD (Width / Lebar Tapak Besi): 25 mm
    • Bentuk Dudukan Nok (Profil Ujung Besi): Flat/Flat
    • Tipe Spring/Per (Menggunakan Kode S): 2S-S
    • LT (Lining Thickness): 5 mm
    • CW (Cam Slot Width / Lebar Celah Nok): 15 mm

Spesifikasi Kelistrikan & Daya Exotic Groza X6

Spesifikasi Sumber Daya (Baterai / Aki)

  • Tipe Aki: SLA (Sealed Lead Acid) Deep Cycle khusus E-Bike.
  • Tegangan per Unit (Voltase Sel): 12 Volt (V)
  • Kapasitas Baterai (Ampere Hour): 12 Ampere Hour (Ah) per unit aki.
  • Jumlah Unit Sel: 4 Unit (dirangkai secara seri).
  • Total Tegangan Sistem (System Voltage): 48 Volt (V) DC.
  • Dimensi Fisik Unit Aki: Panjang 150 mm x Lebar 100 mm x Tinggi 98 mm.

Spesifikasi Pengaman Sirkuit & Proteksi

  • Tipe Sekring (Fuse Type): Sekring Tancap (Blade Fuse / sekring mobil) atau Sekring Tabung Kaca.
  • Rating Arus Sekring: 30 Ampere (A).
  • Tipe Rumah Sekring (Fuse Holder): Rumah sekering tancap
  • Lokasi Proteksi Kelistrikan: Terpasang dalam box kompatemen.

Spesifikasi Konektor Pengisian Daya (Charging System)

  • Tipe Soket (Charger): Soket T-Plug Universal Male (kaki 3 mirip soket CPU)

Spesifikasi Kunci Kontak Elektrik

  • Spesifikasi Soket Kunci Kontak: –
  • Diameter Dalam Soket: 20 mm
  • Diameter Luar Ring Soket: 20 mm

Spesifikasi Fisik & Dimensi Exotic Groza X6

Dimensi Unit Utama & Rangka

  • Panjang Total Unit: 150 cm
  • Lebar Total Unit: 58 cm
  • Tinggi Total Unit: 104 cm
  • Jarak Sumbu Roda (Wheelbase): 112 cm
  • Tinggi Tempat Duduk (Minimum Seat Height): 71 cm
  • Bahan Material Rangka: Hiten Steel

Spesifikasi Ruang & Kompartemen Aki

  • Tipe Kompartemen Aki: Aki dirakit dalam box.
  • Lokasi Kompartemen: Bawah pijakan kaki.
  • Dimensi Kompartemen Aki: –
  • Kapasitas Muat Kompartemen Aki: Maksimal 4 Unit Aki SLA 12V 12Ah Disusun 2 x 2.
  • Dimensi Bagasi Bawah Jog: Tidak ada bagasi.
  • Dimensi Keranjang Depan: –
  • Dimensi Bagasi Dek Depan: –

Spesifikasi Lubang Dudukan & Mekanis Kunci Bodi

  • Diameter Lubang Kunci Kontak Dek: Tidak ada kunci kontak di dek.
  • Diameter Lubang Kunci Jog Belakang: Tidak ada bagasi di jog.
  • Dimensi Lubang Charger Port: 27 x 20 mm
  • Sistem Pengunci Mekanis Sadel: Seat Clamp 25.4 2 Baut L

Spesifikasi Fisik Kaki-Kaki & Penahan Lumpur

  • Lebar Profil Selebor Depan: 38 cm x 10 cm
  • Lebar Profil Selebor Belakang: 45 cm x 10 cm
  • Dimensi Sandaran Belakang: 20 x 20 cm
  • Jarak Terendah ke Tanah (Ground Clearance): 15 cm

Spesifikasi Standar (Penopang Sepeda)

  • Standar Samping: Ada.
    • Posisi: 36 cm di depan rear axle.
    • Panjang tuas: 18 cm
    • Panjang spring maksimal: 10 cm
  • Standar Tengah Belakang U:
    • Tinggi/Panjang Kaki Standar U: 20 cm
    • Lebar Bentang Kaki U: 24 cm
    • Posisi Dudukan Standar U: Dibelakang menggunakan 2 baut pada frame. Tanpa roda.

Spesifikasi Foot Step Depan

  • Model Foot Step: Model lipat.
    • Panjang Foot Step: 130 mm
    • Jarak Antar Baut: 50 mm

Spesifikasi Suspensi

  • Panjang total: 230 mm
  • Panjang stroke: (belum diukur)
  • Diameter as: 10 mm

Spesifikasi Handle Kanan/Kiri Exotic Groza X6

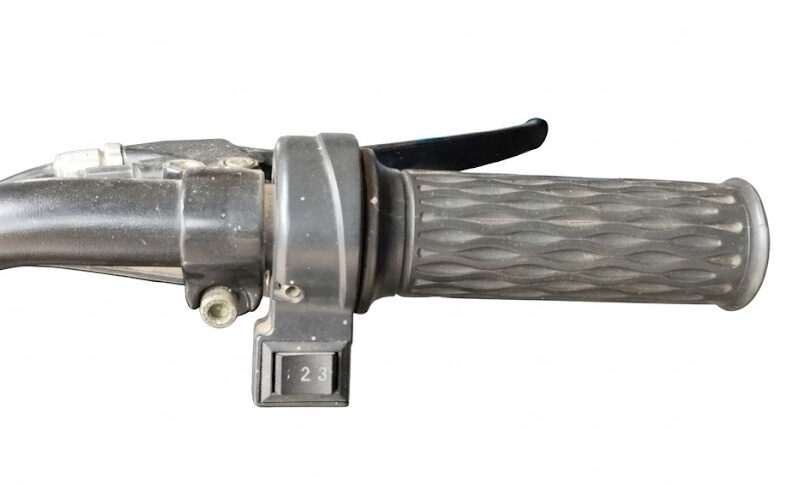

  • KODE Handle Gas: THR/SW123
  • Jumlah Pin Soket Handle Gas: (belum dibongkar)
    • THR: Throttle Only (Handle gas tanpa handle rem)
    • BT123: Tombol tekan 1,2,3

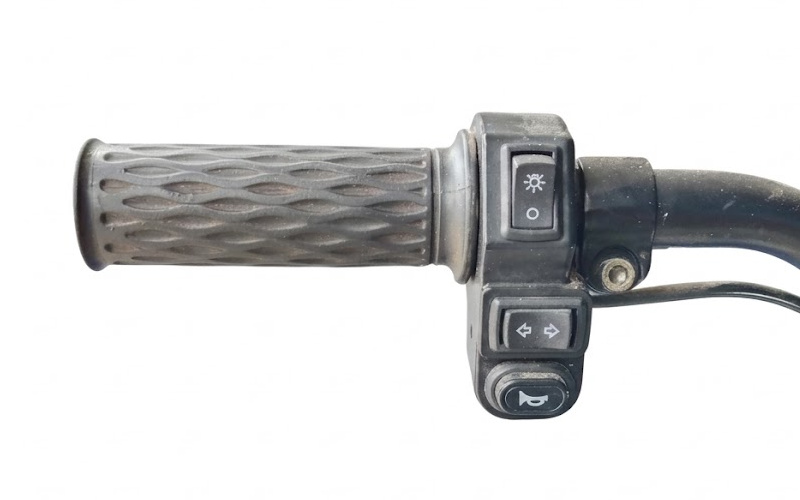

  • KODE Handle Kiri: SWO/HRN+TRN+LGT
  • Jumlah Pin Soket Handle Kiri: (Belum dibongkar)
    • SWO: Switch Only (Switch terpisah dari handle rem)
    • HRN: Tombol klakson
    • TRN: Saklar lampu sign.
    • LGT: Saklar lampu depan

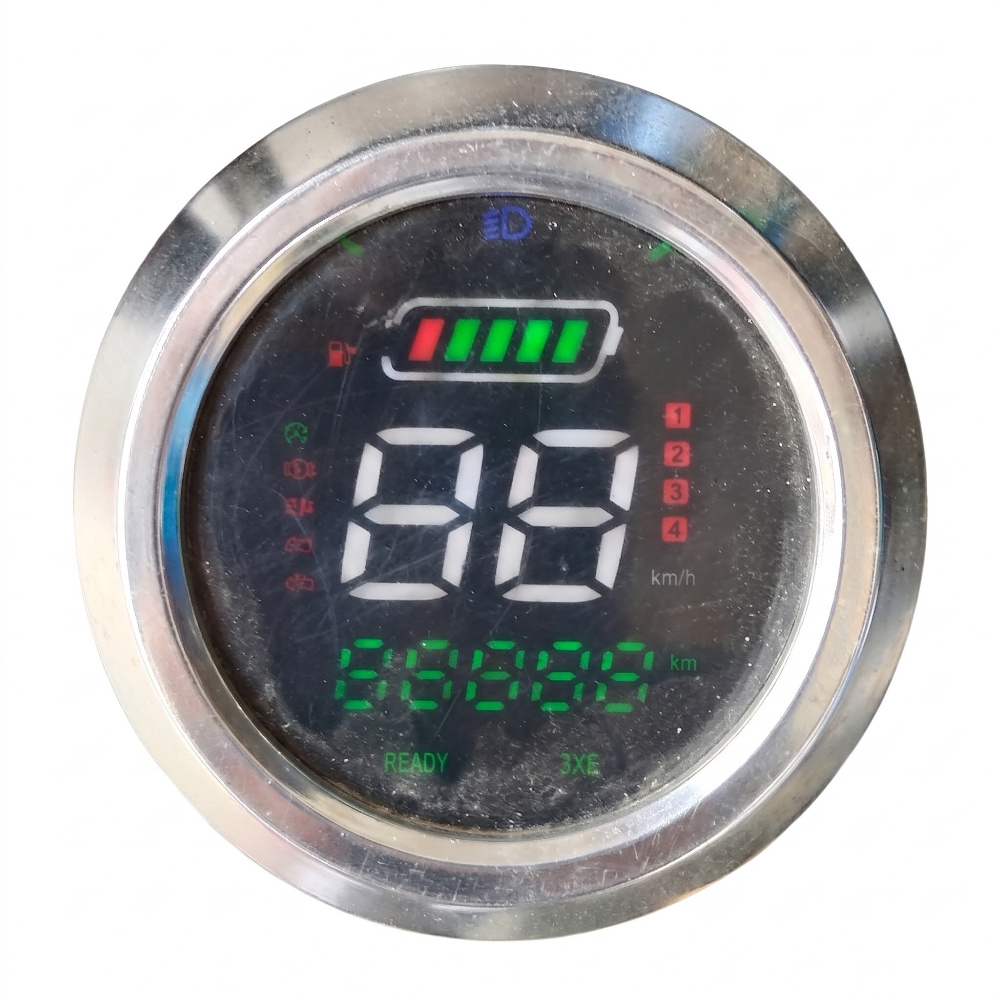

  • Indikator Speedometer Exotic Groza X6

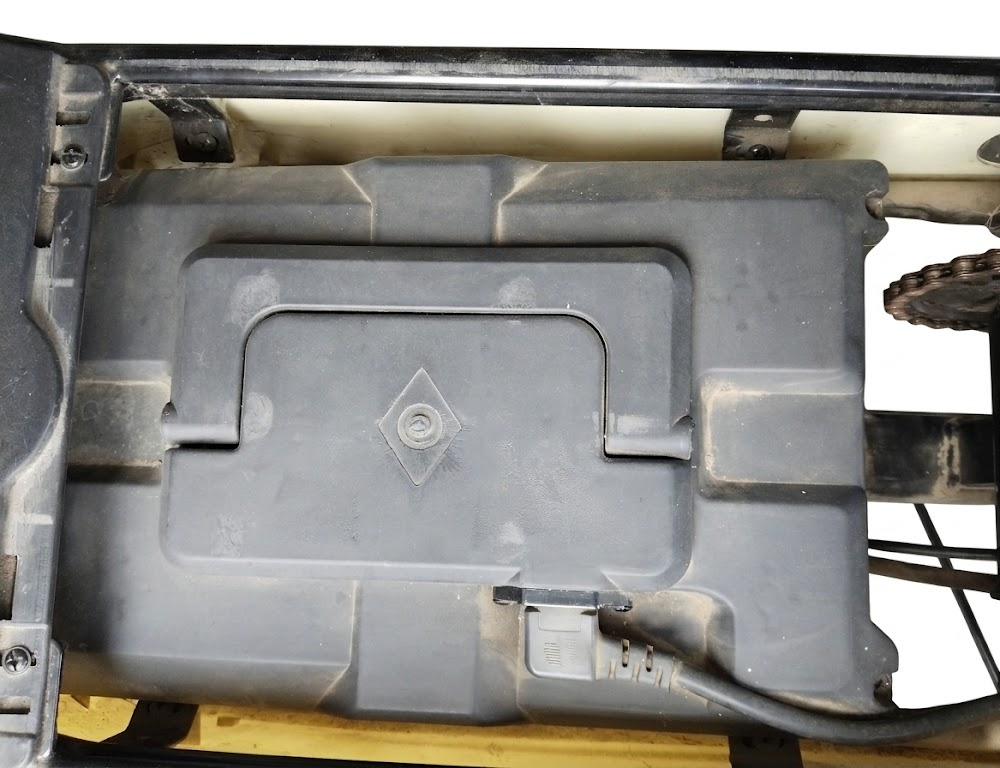

Cara Buka Dek Aki Exotic Groza X6

  1. Buka kunci kompatermen aki menggunakan kunci yang sama dengan stop kontak.
  2. Cabut soket model T yang menghubungkan controller kepada aki.
  3. Angkat box aki dan letakkan di tempat yang kering dan datar.
  4. Gunakan drei + 5 mm untuk membuka 4 baut pada pojok box aki.
  5. Lepas 4 baut dan angkat tutupnya.
  6. Anda sudah bisa melihat persambungan aki pada unit ini.

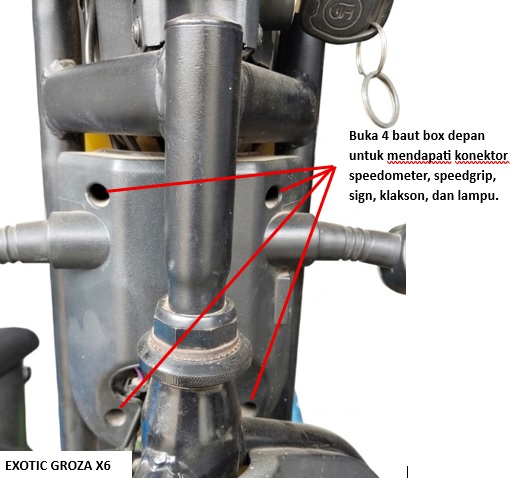

Cara Membuka Dek Depan Exotic Groza X6

Sepeda listrik Exotic Groza tidak memiliki dek yang cukup lebar. Dek tempat persambungan kabel controller dengan bagian dek depan dapat diakses dari box yang berada di bawah speedometer dan berada di belakang lampu depan.

Langkah-langkahnya:

  1. Belokkan sepeda listrik ke kanan sehingga Anda bisa melihat baut box tersebut.
  2. Buka menggunakan drei + 5mm.
  3. Belokkan sepeda listrik ke kiri sehingga Anda bisa mudah melepas 2 baut sisa nya.

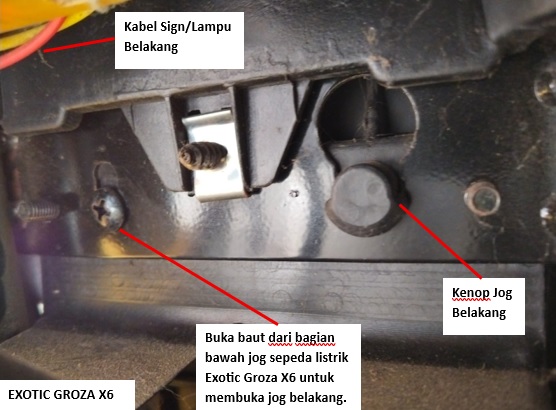

Cara Membuka Dek Controller Exotic Groza X6

Dek controller Exotic Groza bisa Anda buka dari bagian bawah jog belakang sepeda listrik.

Langkah-langkahnya:

  1. Cek dulu posisi baut yang menyatukan jog belakang.
  2. Terdapat 1 buah baut + yang berada di sebelah kiri.
  3. Gunakan drei + 5mm untuk melepas nya.
  4. Dorong jog belakang ke belakang untuk melepas kenop jog.
  5. Anda bisa melihat controller Exotic Groza.
