Data Lapangan UWinfly D75

Dikirimkan
Diperbarui
Olehadmin

Spesifikasi Velg Depan UWinfly D75

  • Kode Velg: VG10/WD40/ID80/BR6200RS/AX10
  • Ukuran Diameter Velg Depan: 10 Inci (R10)
  • Lebar Tapak Velg (Rim Width) Depan: 40 mm
  • Lebar Dalam Drum Brake (ID): 80 mm
  • Ukuran Bearing: 6200RS
  • Diameter As Roda: 10 mm

Spesifikasi Velg Belakang UWinfly D75

  • Kode Velg: BLDC10/WD40/ID110/BR6204RS/AX14
  • Ukuran Diameter BLDC: 10 Inci (Menyatu dengan Hub Motor)
  • Lebar Tapak Velg (Rim Width) Belakang: 40 mm
  • Lebar Dalam Drum Brake (ID): 110 mm
  • Ukuran Bearing: 6204RS
  • Diameter As Roda: 14 mm

Spesifikasi Ban Depan UWinfly D75

  • Kode Ban: Tubeless 14 x 2.50
  • Tipe Ban Depan: Tubeless (Tanpa ban dalam)
  • Ukuran Ban Depan: 14 x 2.50
  • Tekanan Angin Rekomendasi: 36–45 psi
  • Merk Bawaan: Uwinfly

Spesifikasi Ban Belakang UWinfly D75

  • Kode Ban: Tubeless 14 x 2.50
  • Tipe Ban Belakang: Tubeless (Tanpa ban dalam)
  • Ukuran Ban Belakang: 14 x 2.50
  • Tekanan Angin Rekomendasi: 36–45 psi
  • Merk Bawaan: Uwinfly

Spesifikasi Fork UWinfly D75

  • Kode Fork: Suspension/WD14-TL63/ATC33/OD25.4-270/AX10-OLD110
    • Tipe Kaki: Suspension
    • Ukuran Ban (Wheel Diameter): 14 inci
    • Panjang Total (Total Length): 63 cm
    • Panjang As ke Mahkota (Axle to Crown): 330 mm
    • Dimensi Steerer Tube: OD 25.4×270
    • Diameter As (Axle): 10 mm
    • OLD (Over Lock-Nut Distance): 110mm

Spesifikasi Kelistrikan & Daya UWinfly D75

Spesifikasi Sumber Daya (Baterai / Aki)

  • Tipe Aki: SLA (Sealed Lead Acid) Deep Cycle khusus E-Bike.
  • Tegangan per Unit (Voltase Sel): 12 Volt (V)
  • Kapasitas Baterai (Ampere Hour): 12 Ampere Hour (Ah) per unit aki.
  • Jumlah Unit Sel: 4 Unit (dirangkai secara seri).
  • Total Tegangan Sistem (System Voltage): 48 Volt (V) DC.
  • Dimensi Fisik Unit Aki: Panjang 150 mm x Lebar 100 mm x Tinggi 98 mm. Cek cara membuka dek aki.

Spesifikasi Pengaman Sirkuit & Proteksi

  • Tipe Sekring (Fuse Type): Sekring Tancap (Blade Fuse / sekring mobil) atau Sekring Tabung Kaca.
  • Rating Arus Sekring: 30 Ampere (A).
  • Tipe Rumah Sekring (Fuse Holder): Rumah sekering tancap
  • Lokasi Proteksi Kelistrikan: Terpasang pada jalur kabel positif (+) utama dari output aki ke controller (buka dek aki).

Spesifikasi Konektor Pengisian Daya (Charging System)

  • Tipe Soket (Charger): Soket T-Plug Universal Male (kaki 3 mirip soket CPU)

Spesifikasi Kunci Kontak Elektrik

  • Spesifikasi Soket Kunci Kontak: –
  • Diameter Dalam Soket: –
  • Diameter Luar Ring Soket: –

Spesifikasi Fisik & Dimensi UWinfly D75

Dimensi Unit Utama & Rangka

  • Panjang Total Unit: –
  • Lebar Total Unit: –
  • Tinggi Total Unit: –
  • Jarak Sumbu Roda (Wheelbase): –
  • Tinggi Tempat Duduk (Minimum Seat Height): –
  • Bahan Material Rangka: Hiten Steel

Spesifikasi Ruang & Kompartemen Aki

  • Tipe Kompartemen Aki: Aki dirakit pada kompartemen (tanpa box).
  • Lokasi Kompartemen: Bawah pijakan kaki.
  • Dimensi Kompartemen Aki: 15 cm x 40 cm
  • Kapasitas Muat Kompartemen Aki: Maksimal 4 Unit Aki SLA 12V 12Ah Disusun Memanjang.
  • Dimensi Bagasi Bawah Jog: –
  • Dimensi Keranjang Depan: –
  • Dimensi Bagasi Dek Depan: –

Spesifikasi Lubang Dudukan & Mekanis Kunci Bodi

  • Diameter Lubang Kunci Kontak Dek: –
  • Diameter Lubang Kunci Jog Belakang: ada
  • Dimensi Lubang Charger Port: 27 x 20 mm
  • Sistem Pengunci Mekanis Sadel: ada

Spesifikasi Fisik Kaki-Kaki & Penahan Lumpur

  • Lebar Profil Selebor Depan: –
  • Lebar Profil Selebor Belakang: –
  • Dimensi Sandaran Belakang: –
  • Jarak Terendah ke Tanah (Ground Clearance): –

Spesifikasi Standar (Penopang Sepeda)

  • Standar Samping: Ada.
  • Sub-Atribut Standar Tengah (H):
    • Tinggi/Panjang Kaki Standar U: 20 cm
    • Lebar Bentang Kaki U: –
    • Posisi Dudukan Standar U: Ditengah menggunakan 2 baut kanan dan kiri seperti huruf H.

Spesifikasi Foot Step Depan

  • Model Foot Step: (Tidak ada)

Spesifikasi Suspensi

  • Panjang total: 23 cm
  • Panjang stroke: (belum diukur)
  • Diameter as: 10 mm

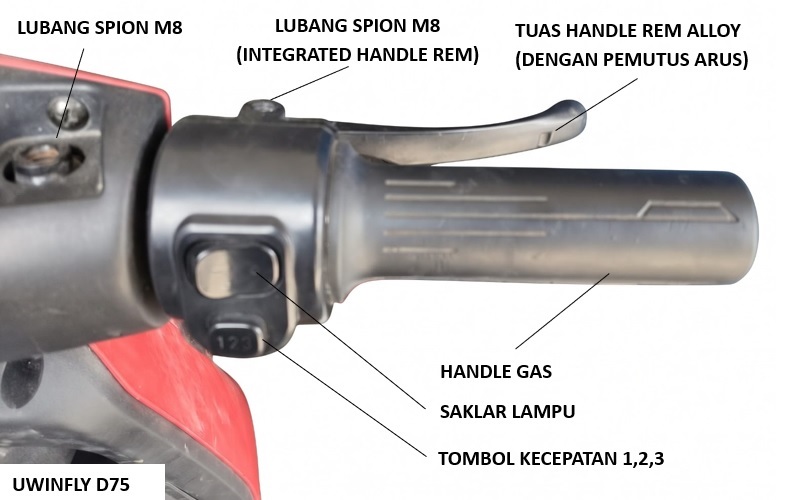

Spesifikasi Handle Kanan/Kiri UWinfly D75

  • Kode Handle Kanan: INT/BT123/LGT
  • Jumlah Pin Soket Handle Gas: (belum dibongkar)
    • INT: Integrated (Handle gas dengan handle rem)
    • BT123: Tombol tekan 1,2,3
    • LGT: Saklar lampu
  • KODE Handle Kiri: INT/HRN+TRN
  • Jumlah Pin Soket Handle Kiri: (Belum dibongkar)
    • INT: Integrated (Handle grip dengan handle rem)
    • HRN: Tombol Klakson
    • TRN: Saklar lampu sign.

Cara Buka Dek Aki UWinfly D75

Alat: 1. Kunci T Kepala 10mm, 2. Drei kepala 5mm minus.

Dapat dilakukan dengan cara membuka baut pada bagian lantai sepeda listrik D75.

Cara Membuka Dek Depan UWinfly D75

Dapat dilakukan dengan cara membuka 8 baut pada bagian dek. Baru kemudian dek depan dilepas setiap pengaitnya

Cara Membuka Dek Controller UWinfly D75

Dapat dilakukan dengan cara membuka 6 baut pada bagian dalam jog panjang. Controller berada di bawah bagasi bawah jog.
