Standarisasi Rem Tromol (Drum Brake) dan Kampas Rem (Brake Shoe) Sepeda Listrik

Salah satu pemicu tingginya angka kegagalan pemasangan suku cadang sepeda listrik di pasar e-commerce Indonesia adalah ketidakpahaman konsumen mengenai anatomi roda mereka. Banyak pembeli mengira rem sepeda listrik bersifat “universal”. Sebagai kontributor edukasi di platform ev.jagosepeda.com, tugas utama kita adalah menyederhanakan kerumitan teknis ini menjadi sebuah sistem standarisasi yang akurat, terukur, dan bebas dari miskonsepsi.

Panduan ini disusun sebagai acuan penulisan spesifikasi drum brake dan brake shoe yang diidentifikasi oleh kontributor website ini. Pembahasan dibagi menjadi dua pilar utama: Identifikasi Hub Luar (Drum Brake Set) dan Identifikasi Kampas Rem (Brake Shoe Lepasan).

1. Identifikasi Hub Luar dan Rumusan Kode Drum Brake Set

Sebelum menginstruksikan konsumen untuk membongkar bagian dalam pengereman, kita harus membekali mereka dengan kemampuan mengidentifikasi unit luar secara utuh (assembly). Membeli rem segelondong (Drum Brake Set) biasanya dipilih jika rumah pengereman lama sudah retak, berkarat parah, mekanismenya macet total, atau ketika konsumen menginginkan kepraktisan tinggal pasang (Plug & Play).

Secara mekanis, roda depan dan belakang sepeda listrik (e-moped) memiliki perbedaan struktur yang masif. Hal ini disebabkan oleh distribusi beban kerja pengereman serta keberadaan dinamo penggerak utama pada roda belakang. Oleh karena itu, kita menerapkan rumus standarisasi

KODE DRUM BRAKE SET: FR-CD[Cover Diameter] – ID[Inner Diameter] / AX[Axle]

Memahami Komponen Kode Luar:

  1. Posisi Roda: Menandakan penempatan unit rem, apakah di depan (FR – Front) atau di belakang (RR – Rear).
  2. CD (Diameter Cover): Ukuran diameter luar/penutup mangkok dalam milimeter (mm)
  3. ID (Diameter Dalam): Ukuran diameter internal dari mangkok pengereman dalam milimeter (mm).
  4. AX (Axle Diameter / Ukuran As Roda): Parameter yang sangat vital. Roda depan e-moped umumnya menggunakan as roda konvensional ukuran M10 (AX10). Sebaliknya, roda belakang yang menggendong Motor BLDC Hub memiliki poros as yang jauh lebih besar dan masif, yaitu ukuran M14 (AX14). Jika parameter AX ini salah dibeli, panel rem dipastikan longgar berbahaya atau bahkan tidak bisa masuk ke as dinamo.

Contoh Penerapan Kode dan Studi Kasus di Lapangan:

  • Tipe Depan Diameter 80mm (Kode: FR-CD101/ID80/AX10)
    Ini adalah standar rem depan yang paling banyak ditemukan pada e-moped berukuran ringkas atau sepeda listrik lipat. Rumah tromolnya berdiameter kecil (80 mm), dengan penutup tapak kecil juga (101 mm), dan menggunakan lubang as roda depan standar berukuran 10 mm.
  • Tipe Depan Diameter 110mm (Kode: FR-CD125/ID110/AX10)
    Digunakan pada varian sepeda listrik tipe heavy duty atau unit yang memiliki dimensi bodi besar (seperti model skuter listrik). Menggunakan diameter mangkok pengereman yang luas (110 mm) untuk gaya pengereman depan yang lebih pakem, namun tetap mempertahankan lubang as roda depan 10 mm.
  • Tipe Belakang Rear 110mm (Kode: RR-CD125/ID110/AX14)
    Ini adalah konfigurasi paling standar untuk rem belakang sebagian besar merk e-moped di Indonesia. Menggunakan diameter dalam 110 mm dengan cover penutup 125 mm untuk mengimbangi torsi pengereman roda belakang. Karakteristik paling pembeda adalah wajib menggunakan lubang poros AX14 (14 mm) agar panel rem dapat meluncur pas masuk ke as dinamo BLDC belakang. Panel ini juga selalu dilengkapi dengan lengan penahan torsi panjang (torque arm).
  • Tipe Tromol Drat (Screw-On Drum Brake)
    Variasi khusus yang wajib ditulis oleh kontributor adalah tipe tromol drat. Berbeda dengan tipe built-in yang menyatu dengan struktur velg, tipe ini memiliki rumah tromol (daging/hub shell) terpisah yang dipasang ke velg menggunakan ulir/drat silinder. Tipe ini sering ditemukan pada sepeda listrik generasi awal, sepeda lipat konvensional yang dikonversi ke listrik, atau velg jari-jari. Penulisan kodenya ditambahkan akhiran -SC (Screw), contohnya: RR-CD125/ID110/AX14-SC.

2. Pembuktian Internal dan Geometri Kampas Rem (Brake Shoe)

Ketika konsumen memilih opsi servis ekonomis, mereka biasanya tidak membeli rem satu set, melainkan hanya membeli kampas rem ecerannya saja (brake shoe). Di sinilah kerumitan mekanis yang sebenarnya terjadi. Banyak kasus konsumen membeli kampas dengan klaim diameter yang sama (misal sama-sama 110mm), tetapi gagal pasang karena perbedaan struktur internal.

Untuk mengunci akurasi produk secara mutlak, kita menetapkan

Kode Brake Shoe: DM[..] / WD[..] / [Nok] / [Tipe Per]—LT[..]/CW[..]

Anatomi dan Penjelasan Variabel Kode Internal (Bahasa Inggris):

  • DM (Diameter Luar): Bentang lingkaran luar total saat sepasang kampas dirapatkan membentuk bulatan penuh.
  • WD (Width / Lebar Tapak Besi): Ketebalan penampang kerangka besi dudukan kampas dari depan ke belakang.
  • Bentuk Dudukan Nok (Profil Ujung Besi): Titik tumpu mekanis di mana ujung kerangka besi kampas menjepit pin stasioner (diam) di satu sisi, dan menempel pada tuas besi pemutar (brake cam) di sisi lainnya. Standar kode bahasa Inggris yang kita gunakan adalah:
    • FF (Flat-Flat): Kedua ujung potongan besi kerangka berbentuk kotak/flat datar tegak lurus.
    • CC (Concave-Concave): Kedua ujung potongan besi kerangka berbentuk lekukan setengah lingkaran/cekung melengkung.
    • FC (Flat-Concave): Kombinasi di mana satu ujung berbentuk rata/flat kotak dan ujung lainnya berbentuk melengkung/cekung.
    • FO (Flat-O Ring): Kombinasi di mana satu ujung berbentuk rata/flat kotak dan ujung lainnya berbentuk lingkaran seperti ring.
  • Tipe Spring/Per (Menggunakan Kode S): Jumlah per (1S atau 2S) dikombinasikan dengan karakteristik geometris bentuk fisiknya:
    • S (Straight): Per lurus konvensional yang ditarik horizontal/vertikal di antara lubang pengait kampas.
    • R (Round): Per kawat baja melengkung khusus yang melingkari/memeluk lekukan bodi brake shoe.
  • LT (Lining Thickness): Ketebalan material gesek kampas (bahan pengereman) dalam milimeter (misal LT4 atau LT5).
  • CW (Cam Slot Width / Lebar Celah Nok): Variabel mikro yang paling kritis! CW mengukur lebar celah kotak pada ujung kampas tempat bersandarnya as paha rem pemutar. Besi pemutar paha rem pada panel e-moped sangat bervariasi ukurannya (ada yang 10mm, 12mm, hingga 14mm). Jika konsumen membeli kampas dengan kode celah CW10 (10mm) padahal besi pemutar di sepedanya berukuran 12mm, kampas tersebut tidak akan pernah muat masuk, meskipun diameter makronya (DM) sudah benar.

Contoh Studi Kasus Pembuktian Kode Internal di Lapangan:

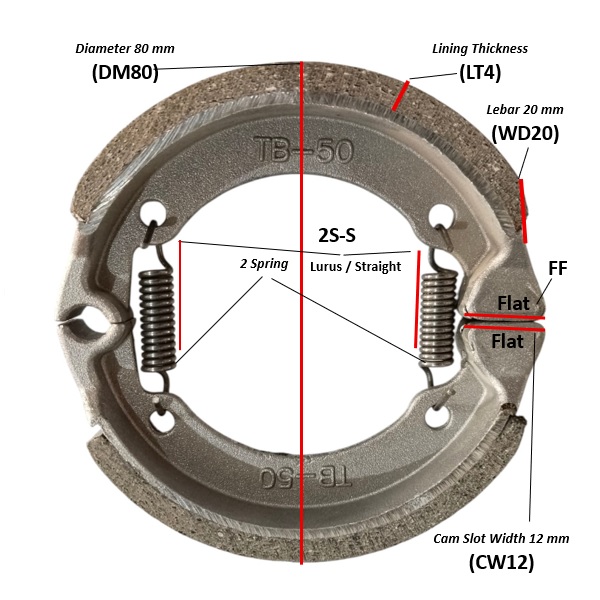

Kasus 1: Kampas Rem Depan E-Moped Ringkas

Saat kontributor membedah komponen aus pada rem depan sepeda listrik model lipat perkotaan, didapatkan data pengukuran fisik sebagai berikut: diameter luar total saat dirapatkan adalah 80 mm, dengan lebar tapak besi landasan 20 mm. Kedua ujung potongan dudukannya berbentuk datar-datar (Flat-Flat), dan sistem per menggunakan 2 spring (per) berbentuk lurus. Ketebalan kampas 4 mm dengan lebar celah paha rem kotak sebesar 12 mm.

Kasus 2: Kampas Rem Belakang E-Moped Heavy Duty

Saat mekanik membongkar roda belakang e-moped kargo yang mengusung dinamo BLDC besar, ditemukan anatomi internal yang berbeda total: diameter luar lingkarannya mencapai 110 mm dengan lebar tapak besi kokoh sebesar 25 mm. Kedua ujung kontak besinya berbentuk kotak datar rata (Flat-Flat) untuk menumpu pada as paha rem belakang yang masif. Penarikan kembali kampas didukung oleh dua buah per lurus paralel di sisi samping luar. Ketebalan kampas barunya 5 mm dengan lebar celah kotak penahan sebesar 15 mm.

💡 Instruksi Tambahan Penulisan Konten (Editorial Rules):

  1. Pembersihan Nama Platform: Dalam menulis artikel edukasi konsumen, dilarang keras menyebutkan nama marketplace, platform e-commerce, atau direktori manufaktur tertentu untuk menjaga kenetralan dan kredibilitas profesional situs jagosepeda.com.
  2. Visualisasikan Dimensi Mikro: Saat membuat konten multimedia (seperti video TikTok/Reels), berikan penekanan visual (seperti lingkaran merah atau tanda panah tebal) pada parameter CW (Cam Slot Width) dan AX (Axle Diameter). Beritahu audiens bahwa dua titik inilah yang menjadi “jebakan tersembunyi” utama penyebab gagal pasang suku cadang rem e-moped di rumah.
